科研成果
当前位置 : 首页 > 正文

我校卢少微教授团队在碳纳米电磁屏蔽薄膜材料研究方面取得重要进展

浏览数: | 发布时间:2018-05-08 11:24 | 发布人:

近日,我校航空航天工程学部卢少微教授团队在碳纳米电磁屏蔽薄膜材料研究方面取得重要进展。研究成果发表在《碳》(Carbon,影响因子6.337)上,该研究工作得到了国防基础科研、国家自然科学基金、载人航天预研等项目的支持。

卢少微教授团队实现了碳纳米管水溶液的单分散,利用喷射/吸滤法制备的单壁-多壁碳纳米管杂化碳纳米薄膜具有非常高的电导率(20000S/m)和电磁屏蔽值(65dB),与国际上同类电磁屏蔽材料相比具有最小的厚度(130um)和面密度(0.011 g/cm2),同时其强度也远优于同类薄膜材料(17.4MPa,拉伸强度)。这种由单壁碳纳米管(SWCNT)和多壁碳纳米管(MWCNT)靠分子间范德华力自组装形成的三维网络结构具有非常好的柔韧性,易于被树脂浸润,可与复合材料一体成型,在电磁屏蔽领域具有广阔的应用前景。

值得一提的是,该课题组在多功能纳米复合材料、复合材料智能制造及健康监测研究方面还取得了多项研究成果,分别发表在Composite Science and Technology(影响因子4.87,2018,158;2017,152)、Polymer Testing(2016,52;2016,57)、Structural Health Monitoring(2018);Sensor and Actuators(2017)、J of Alloys and compound(2014,60619)、Materials and Design(2015,88)、J of Physics D(2016,497)、Composite Part B(2017,110)、Composite Part A(2017,92)等国际期刊,共计SCI论文20余篇。(通讯员/王丹 编辑/崇武)

论文链接:https://doi.org/10.1016/j.carbon.2018.04.086

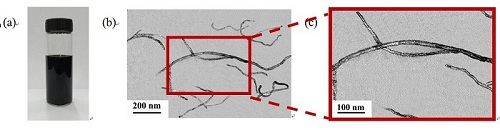

                                                                  图1 碳纳米管单分散水溶液

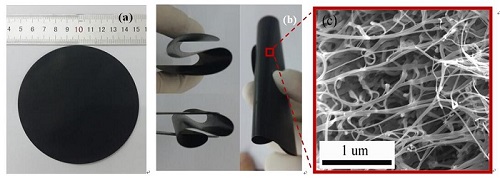

                                                      图2 (a-b)碳纳米管薄膜 (c) 碳纳米管薄膜的扫描电镜相片

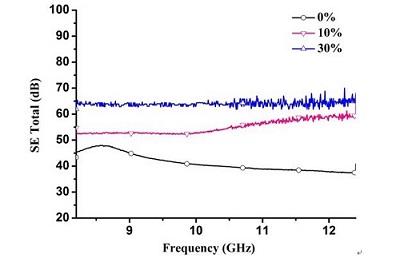

                                                        图3 单壁碳纳米管含量不同时的薄膜电磁屏蔽效率值
